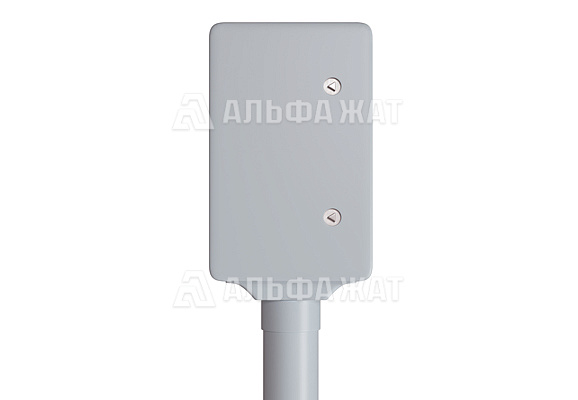

Диэлектрическая стойка коммутационной перегонной связи упрощенная ДСКПСУ ТС 04-02-01 с оптическим разветвителем
№ чертежа | ТС 04-02-01

Диэлектрическая стойка коммутационной перегонной связи упрощенная ДСКПСУ ТС 04-02-01 с оптическим разветвителем

Применяется на железной дороге в системе перегонной связи.

Оставить заявку
Характеристики
Длина с боксом перегонной связи 2810 мм
Наружный диаметр
без диэлектрических площадок

113 мм
Толщина стенки изделия 6 мм
Толщина диэлектрической площадки 6 мм
Габаритные размеры
диэлектрической площадки
220х136 мм
Габаритные размеры
бокса перегонной связи
525х275х185 мм
Объёмное электрическое сопротивление 74,9х109 Ом/м
Поверхностное электрическое сопротивление
1,25х1011 Ом
Электрическая прочность 11,7 кВ/мм
ТУ ТУ 2296-002-50695541-10
Рабочие температуры
от - 58°С до + 60°С
Масса 12 кг
Гарантийный срок эксплуатации
2 года
Срок службы
не менее 20 лет

Комплект поставки

Стойка ДСКПСУ ТС 04-02-01 1 шт
Бокс перегонной связи увеличенный
с оптическим разветвителем и ключом «Rittal»
1 шт
Монтажная панель оцинкованная 1 шт
Винт с пресс-шайбой М5х15 4 шт
Хомут пластиковый 200х4  6 шт
Гнездо под разъем «банан» 2 шт
Кабель монтажный ПРППМ 1х2х0,9 0,4 м
Саморез с прессшайбой 4,2х25 3 шт
Опорная труба металлическая 2 шт
ОПИСАНИЕ

Диэлектрическая стойка коммутационной перегонной связи упрощенная ДСКПСУ ТС 04-02-01 с оптическим разветвителем ТУ 2296-002-50695541-10 применяется в системах перегонной связи на железных дорогах.

В нижней части ДСКПСУ предусмотрено отверстие для ввода магистрального кабеля и возможность размещения и подключения трубки перегонной связи ТПС в ящиках перегонной связи.

Компания «Альфа-Жат» готова предложить максимально выгодные цены на диэлектрические коммутационные стойки перегонной связи ДСКПСУ ТС 04-02-01 с оптическим разветвителем.

Доставка в любые регионы России и СНГ!
