Выравниватель низковольтный ВОЦН-24-2
№ чертежа | ТЕШИ.6603.01-000-01 (17234-00-00-01)

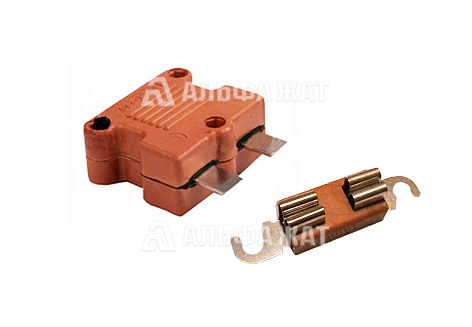

Выравниватель низковольтный ВОЦН-24-2

Применяется для защиты аппаратуры рельсовых цепей на участках с автономной тягой и другой низковольтной аппаратуры от импульсных перенапряжений, возникающих в результате грозовых разрядов и коммутационных процессов в контактной сети электрифицированных железных дорог.

Оставить заявку
Характеристики
Особенности исполнения
выравниватель и
розетка переходная

Номинальное напряжение переменного тока
(максимальное значение)

28 В

Номинальное напряжение постоянного тока
(максимальное значение)

40 В

Ток утечки
(при напряжении ≈ 10 В в цепи переменного тока)

(при напряжении ≈ 220 В в цепи постоянного тока)

0,15 мА

Коэффициент нелинейности

не менее 22
(10 после воздействия
импульсной нагрузки)

Допустимая амплитуда одиночных импульсов
тока при длительности импульса 8х20 мкс

5000 А

Остающееся напряжение при
допустимой амплитуде одиночных импульсов

не более 700 В

Электрическая прочность изоляции
между корпусом и выводами

не менее 2000 В

Электрическое сопротивление изоляции
между корпусом и выводами в НУ

не менее 500 Мом

Габаритные размеры (ДхШхВ)
85х72х25 мм
Масса
не более 0,145 кг
№ чертежа
ТЕШИ.6603.01-000-01
(17234-00-00-01)

Комплект поставки

Выравниватели ВОЦН-24-2
(тип и исполнение согласно заявке)

1 шт

Паспорт (один экземпляр на 30 изделий)

1 шт

Этикетка (1 экземпляр на 30 изделий)

1 шт

ОПИСАНИЕ

Выравниватель низковольтный ВОЦН-24-2 применяется для защиты аппаратуры рельсовых цепей на участках с автономной тягой и другой низковольтной аппаратуры от импульсных перенапряжений, возникающих в результате грозовых разрядов и коммутационных процессов в контактной сети электрифицированных железных дорог. Выравниватель В0ЦН-24-2 заменяет выравниватель предыдущего поколения ВК-10.

Выравниватель ВОЦН применяется для установки в кабельных, путевых и трансформаторных ящиках, релейных шкафах и стативах.

Форма заказа:

  • Выравниватель ВОЦН-24-2 ТЕШИ.6603.01-000-02(17234-00-00-02)

Компания «Альфа-ЖАТ» предоставляет выгодную цену на выравниватель низковольтный ВОЦН-24-2.
