Применяется при использовании стрелочных электродвигателей трехфазного переменного тока, фазочувствительных рельсовых цепей переменного тока частотой 25 Гц или тональных рельсовых це¬пей с кодированием АЛСН частотой 25 и 50 Гц, со светодиодными табло ДСП, пультами ограждения составов и маневровыми колонками.
|
Тип |
Панель ПВП1-ЭЦК |
|
Масса |
не более 350 кг |
|
Габаритные размеры (ДхШхВ) |
906х585х2300 мм |
|
№ чертежа |
36763-301-00 |
|
Панель выпрямительно-преобразовательная ПВП1-ЭЦК |
1 шт |
|
Вставка плавкая к предохранителю НПН2-60-ОУ3 на 63А |
2 шт |
|
Вставка плавкая к предохранителю ПН2-25-1 ОУ3 на 100 А |
1 шт |
|
Комплект монтажных частей |
1 шт |
|
Комплект запасных частей |
1 шт |
|
Эксплуатационная документация |
1 шт |
|
Этикетка |
1 шт |
Панель выпрямительно-преобразовательная ПВП1-ЭЦК входит в состав устройств электропитания для постов электрической централизации (ЭЦ) крупных станций (до 100 стрелок) с центральной системой питания и резервной аккумуляторной батареей номинальным напряжением 24 В, при применении стрелочных электродвигателей трехфазного переменного тока, фазочувствительных рельсовых цепей переменного тока частотой 25 Гц или тональных рельсовых це¬пей с кодированием АЛСН частотой 25 и 50 Гц, со светодиодными табло ДСП, пультами ограждения составов и маневровыми колонками.
Панель применяется для заряда аккумуляторной батареи в двух режимах (постоянного подзаряда и заряда), для электропитания реле, светодиодного табло ЭЦ и других нагрузок постоянного тока, для получения переменного тока мощностью до 0,3 кВт для гарантированного питания нагрузок СЦБ и 0,3 кВт для непрерывного питания ПЭВМ.
Электропитание панели осуществляется:
Панель ПВП1-ЭЦК обеспечивает электропитание релейной нагрузки, при изменении тока нагрузки в пределах от минимального значения 10 А до максимального значения 50 А постоянным током.
Так же панель ПВП1-ЭЦК обеспечивает электропитание электропневматических клапанов (ЭПК), предназначенных для обдува стрелочных переводов, нестабилизированным постоянным током (номинальное напряжение на выходе панели равно 220 В) при изменении тока нагрузки от нуля до максимального значения 1 А.

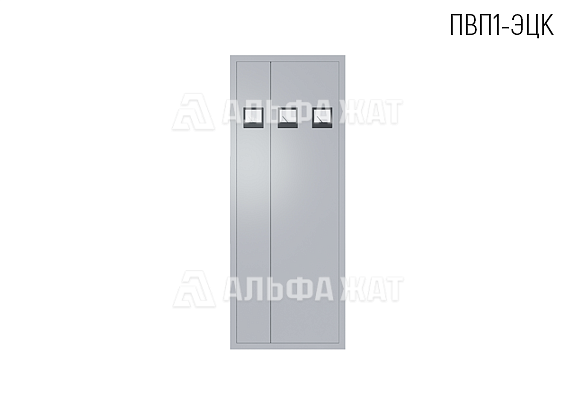

Конструктивно панель ПВП1-ЭЦК выполнена в виде металлического шкафа с двухсторонним обслуживанием. С передней и задней стороны панель закрывается двухстворчатыми дверями и в нижней части – съёмными щитами. Ввод внешнего монтажа в основном осуществляется сверху. Панель рассчитана для эксплуатации в условиях умеренного и холодного климата.
Форма заказа:
