Панель выпрямительно-преобразовательная ПВП-ЭЦК

Панель выпрямительно-преобразовательная ПВП-ЭЦК входит в состав устройств электропитания для постов электрической централизации (ЭЦ) крупных станций (до 200 стрелок) с центральной системой питания и резервной аккумуляторной батареей номинальным напряжением 24 В, при применении стрелочных электродвигателей трехфазного переменного тока, фазочувствительных рельсовых цепей переменного тока частотой 25 Гц или тональных рельсовых цепей с кодированием АЛСН частотой 25 и 50 Гц, со светодиодными табло ДСП, пультами ограждения составов и маневровыми колонками.

Панель предназначена для заряда аккумуляторной батареи в двух режимах (постоянного подзаряда и форсированного заряда) и получения переменного тока мощностью до 1 кВт для гарантированного питания ламп входных светофоров, разъединителей линий автоблокировки и других нагрузок от батареи.

Электропитание панели осуществляется:

• от сети трехфазного переменного тока номинального напряжения 380/220 В с допустимыми изменениями фазного напряжения от 198 до 242 В и частоты от 49 до 51 Гц
• от кислотной аккумуляторной батареи номинального напряжения 24 В.

Ток, потребляемый панелью от сети переменного тока в фазах А, В - не более 4 А, в фазе С -11 А

Энергоёмкость панели не превышает 680 Вт.

Панель обеспечивает питание постоянным током релейной нагрузки и панелей питания ЭЦ.

При наличии сети переменного тока панель обеспечивает питание постоянным током релейной нагрузки, панелей питания ЭЦ и оптимальные режимы заряда аккумуляторной батареи

При выключении сети переменного тока панель ПВП-ЭЦК обеспечивает питание нагрузок гарантированного питания от аккумуляторной батареи.

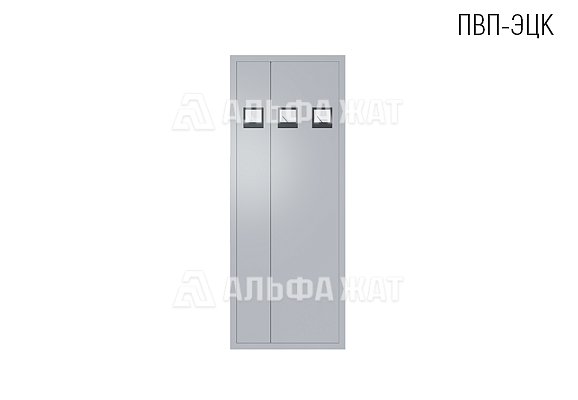

Конструктивно панель выполнена в виде металлического шкафа с двухсторонним обслуживанием и рассчитана для эксплуатации в условиях умеренного и холодного климата.

Форма заказа:

• Панель выпрямительно-преобразовательная ПВП-ЭЦК УХЛ 4.2 ТУ BY 200215500.040 –2005
