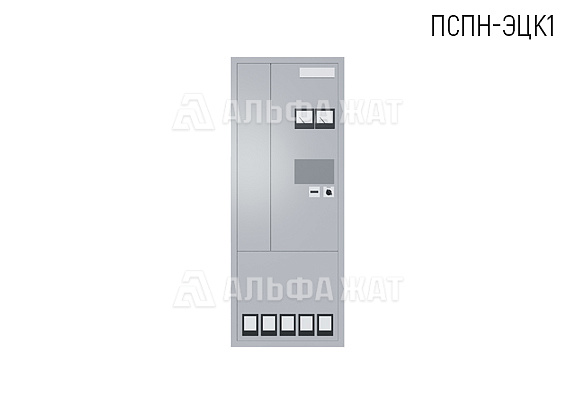

Панель стрелочная ПСПН-ЭЦК1
№ чертежа | 36762-401-00

Панель стрелочная ПСПН-ЭЦК1

Применяется для питания рабочих цепей стрелочных электродвигателей постоянного тока и входят в состав устройств электропитания электрической централизации крупных станций до 200 стрелок.

Оставить заявку
Характеристики

№ чертежа

36762-401-00

Габаритные размеры (ДхШхВ)

910х562х2300 мм

Масса
не более 550 кг

Комплект поставки

Панель ПСПН-ЭЦК1

1 шт

Комплект монтажных частей

1 шт

Комплект запасных частей и принадлежностей

1 шт

Плавкая вставка на 100 А к предохранителю ПН2
(только для панели ПСТР-ЭЦК)

1 шт

Эксплуатационная документация

1 шт

Паспорт

1 шт

ОПИСАНИЕ

Панель стрелочная ПСПН-ЭЦК применяется для питания рабочих цепей стрелочных электродвигателей постоянного тока и входят в состав устройств электропитания электрической централизации крупных станций до 200 стрелок.

Конструктивно панель выполнена в виде металлического шкафа с двухсторонним обслуживанием. Ввод внешнего монтажа в основном осуществляется сверху.

Панель ПСПН-ЭЦК1 выполняется без резерва перевода стрелок от аккумуляторной батареи, без электрообогрева стрелочных приводов).

Питание панели ПСП-ЭЦК осуществляется от:

  • сети трехфазного переменного тока номинального напряжения 380/220 В с допустимыми отклонениями фазного напряжения от 198 до 242 В
  • источника постоянного тока номинального напряжения 24 В

Напряжения питания рабочих цепей стрелок на холостом ходу при номинальном напряжении сети находятся в пределах от 225 до 235 В, напряжения питания цепей электрообогрева стрелочных электроприводов - от 225 до 232 В.

Суммарный максимальный ток для питания двух групп рабочих цепей стрелок – 30 А.

Номинальные выходные напряжения:

  • трёхфазного переменного тока 380/220 В
  • постоянного тока 24 В

Панель ПСПН-ЭЦК1 обеспечивает:

  • автоматическое взаимное резервирование выпрямителей для питания рабочих цепей стрелок и контроль их работы
  • контроль сообщения с землёй цепей питания рабочих цепей стрелок
  • измерение напряжение постоянного тока в цепях питания рабочих цепей стрелок
  • измерение тока, потребляемого панелью от сети переменного тока
  • выключение двигателя, работающего на фрикцию через 10–20 с после нажатия кнопки на пульте управления
  • подключение амперметра пульта управления для контроля рабочего тока двигателей постоянного тока
  • контроль перегорания предохранителей.

Панель рассчитана для эксплуатации в условиях умеренного и холодного климата.

Форма заказа:

  • Панель стрелочная ПСПН-ЭЦК1, УХЛ 4.2 ТУ BY 200215500.041-2005

Компания «Альфа-ЖАТ» предоставляет выгодную цену на панель стрелочную ПСПН-ЭЦК1.

Доставка по всей России и в страны СНГ!
