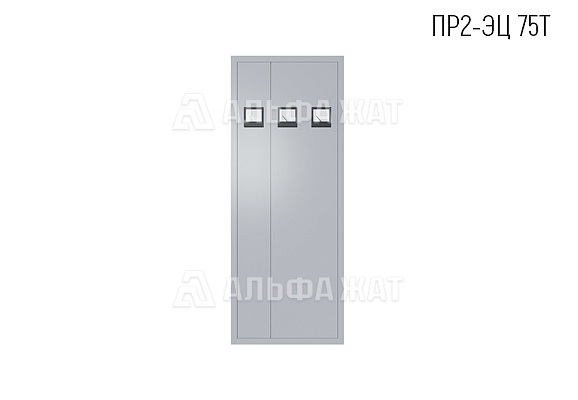

Панель распределительная ПР2-ЭЦ 75Т
№ чертежа | 36251-201-00-01

Панель распределительная ПР2-ЭЦ 75Т

Применяется для центрального питания устройств ЭЦ станций до 30 стрелок на участках с любым видом тяги и получения переменного тока для гарантированного питания ряда нагрузок ЭЦ.

Оставить заявку
Характеристики

Габаритные размеры (ДхШхВ)

900х500х2500 мм

Масса

не более 400 кг

№ чертежа
36251-201-00-01

Комплект поставки

Панель ПР2-ЭЦ 75Т

1 шт

Переключатель АДН-2

1 шт

Запасное имущество и принадлежности

1 шт

Комплект монтажных частей

1 шт

Эксплуатационная документация

1 шт

Паспорт

1 шт

ОПИСАНИЕ

Панель распределительная ПР2-ЭЦ 75Т применяется для центрального питания устройств ЭЦ станций до 30 стрелок на участках с любым видом тяги и получения переменного тока для гарантированного питания ряда нагрузок ЭЦ.

Панель обеспечивает:

  • ручное и автоматическое переключение дневного и ночного режимов питания светофоров и передачу сигналов контроля переключения
  • переключение вручную режима питания светофоров с двойным снижением напряжения и передачу сигнала контроля переключения
  • переключение вручную режимов питания ламп пульта-табло: дневного, ночного и выключения
  • индикацию режимов заряда батареи и неисправности зарядного устройства
  • импульсное питание цепей ламп пульта-табло и светофоров, а также цепей удержания огневых реле

Панель в режиме постоянного подзаряда при отключённой аккумуляторной батарее обеспечивает напряжения:

  • на выходе к аккумуляторной батарее - (26,4±0,6) В
  • на выходе к релейной нагрузке - ниже этого значения не менее чем на 0,5 В

Функции:

  • распределение источников питания по различным нагрузкам
  • автоматический заряд аккумуляторной батареи номинальным напряжением 24 В
  • питание аппаратуры тональных рельсовых цепей, АЛСН частотой 75 Гц

Электропитание панели осуществляется:

  • от сети однофазного переменного тока номинального напряжения 220 В частоты 50 Гц при допускаемых пределах изменения напряжения от 187 до 242 В, либо от сети трехфазного переменного тока с заземленной нейтралью номинальным значением фазного напряжения 220 В частоты 50 Гц при допускаемых пределах изменения напряжения от 187 до 242 В
  • от источника постоянного тока номинального напряжения 24 В при допускаемых пределах изменения напряжения от 21,6 до 28,0 В

Мощность, потребляемая панелью, не более 5,3 кВА. При выключении сети переменного тока (аварийный режим) панели обеспечивают контроль отключения сети и питание постоянным и переменным токами гарантированных нагрузок.

Панель обеспечивает индикацию наличия импульсного питания цепей ламп пульта табло. Так же панель исключает появление непрерывного питания в цепях импульсного питания ламп светофоров при повреждении датчика импульсов.

Форма заказа:

  • Панель распределительная ПР2-ЭЦ 75Т УХЛ 4.2 ТУ BY 200215500.028-2005

Компания «Альфа-ЖАТ» предоставляет выгодную цену на панель распределительную ПР2-ЭЦ 75Т.

Доставка по всей России и в страны СНГ!
