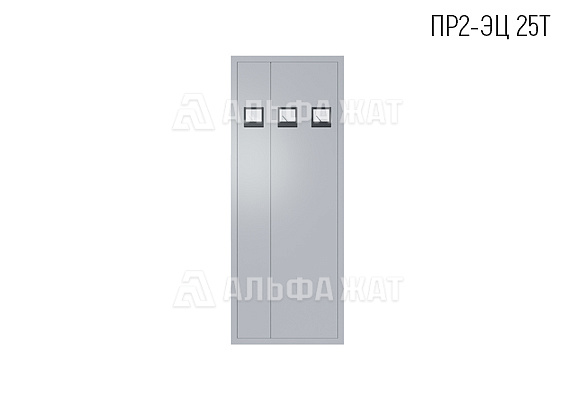

Панель распределительная ПР2-ЭЦ 25Т

Панель распределительная ПР2-ЭЦ 25Т применяется для центрального питания устройств ЭЦ станций до 30 стрелок на участках с любым видом тяги и получения переменного тока для гарантированного питания ряда нагрузок ЭЦ.

Панель обеспечивает:

• ручное и автоматическое переключение дневного и ночного режимов питания светофоров и передачу сигналов контроля переключения
• переключение вручную режима питания светофоров с двойным снижением напряжения и передачу сигнала контроля переключения
• переключение вручную режимов питания ламп пульта-табло: дневного, ночного и выключения
• индикацию режимов заряда батареи и неисправности зарядного устройства
• импульсное питание цепей ламп пульта-табло и светофоров, а также цепей удержания огневых реле

Панель в режиме постоянного подзаряда при отключённой аккумуляторной батарее обеспечивает напряжения:

• на выходе к аккумуляторной батарее - (26,4±0,6) В
• на выходе к релейной нагрузке - ниже этого значения не менее чем на 0,5 В

Функции:

Панель ПР2-ЭЦ 25Т применяется совместно с аккумуляторной батареей 24 В, от которой обеспечивается гарантированное питание нагрузок.

Электропитание панели осуществляется:

• от сети однофазного переменного тока номинального напряжения 220 В частоты 50 Гц при допускаемых пределах изменения напряжения от 187 до 242 В, либо от сети трехфазного переменного тока с заземленной нейтралью номинальным значением фазного напряжения 220 В частоты 50 Гц при допускаемых пределах изменения напряжения от 187 до 242 В
• от источника постоянного тока номинального напряжения 24 В при допускаемых пределах изменения напряжения от 21,6 до 28,0 В

Мощность, потребляемая панелью, не более 5,3 кВА. При выключении сети переменного тока (аварийный режим) панели обеспечивают контроль отключения сети и питание постоянным и переменным токами гарантированных нагрузок.

Панель обеспечивает индикацию наличия импульсного питания цепей ламп пультатабло. Так же панель исключает появление непрерывного питания в цепях импульсного питания ламп светофоров при повреждении датчика импульсов.

Форма заказа:

• Панель распределительная ПР2-ЭЦ 25Т УХЛ 4.2 ТУ BY 200215500.028-2005
