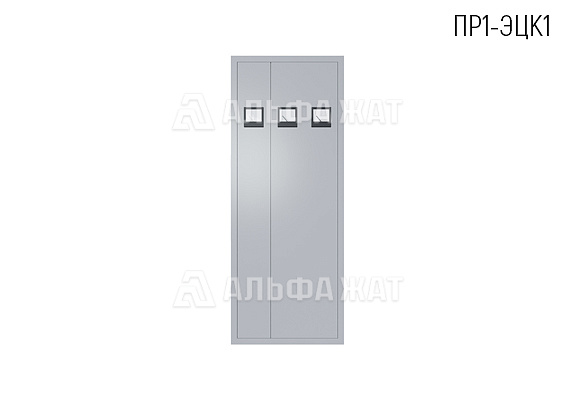

Панель распределительная ПР1-ЭЦК1

Панель распределительная ПР1-ЭЦК1 входит в состав устройств электропитания для постов электрической централизации (ЭЦ) крупных станций до 200 стрелок с центральной системой питания и резервной аккумуляторной батареей номинальным напряжением 24 В при применении стрелочных электродвигателей трехфазного переменного тока, фазочувствительных рельсовых цепей переменного тока частотой 25 Гц или тональных рельсовых цепей, с кодированием АЛСН частотой 25 и 50 Гц, со светодиодными табло ДСП, пультами ограждения составов и маневровыми колонками.

Панель применяется для распределения переменного тока по нагрузкам, изоляции источников от земли, импульсного питания ламп светофоров и пульта ограждения составов, а также для выполнения функций:

• обеспечивания ручного и автоматического переключения и контроля на пульте управления дневного и ночного режимов питания светофоров и обеспечения включения с пульта управления режима двойного снижения напряжения
• контроля снижения изоляции источников питания четырех групп светофоров и передаваемых с других панелей релейных нагрузок, светодиодного табло, двух групп рабочих цепей стрелок и внепостовых цепей

Электропитание панели осуществляется:

• от сети трехфазного переменного тока частотой 50 Гц номинальным напряжением 380/220 В с допускаемыми отклонениями фазного напряжения в пределах от 198 до 242 В
• от источника постоянного тока номинальным напряжением 24 В с допускаемыми отклонениями в пределах от 21,6 до 28,6 В
• от источника постоянного тока номинальным напряжением 5 В с допускаемыми отклонениями в пределах от 5,0 до 5,2 В

Ток, потребляемый панелью от сети трехфазного переменного тока, в каждой фазе не более 23 А. При включении электропитания переменного тока в панели исключается ложный контроль сообщения источника с землёй. При выключении электропитания переменного тока панель обеспечивает возможность резервирования питания дешифраторных ячеек и отключение цепи питания реле маршрутного набора.

Так же в панели обеспечивается контроль перегорания предохранителей и срабатывания автоматических выключателей.

Конструктивно панель выполнена в виде металлического шкафа с двухсторонним обслуживанием. С передней и задней стороны панель закрывается двухстворчатыми дверями и в нижней части – съёмными щитами. Ввод внешнего монтажа осуществляется сверху. В зависимости от мощности переменного тока 50 Гц, используемой для питания рельсовых цепей.

Форма заказа:

• Панель распределительная ПР1-ЭЦК1 УХЛ 4.2 ТУ BY 200215500.107-2009
