Панель распределительная ПР-ЭЦК

Панель распределительная ПР-ЭЦК входит в состав устройств электропитания постов электрической централизации (ЭЦ) крупных станций (до 170 стрелок) и предназначена для управления режимами питания ламп светофоров и табло, обеспечивает сигнализацию заземления основных нагрузок ЭЦ, получающих от нее питание. В панели формируется импульсное питание различных нагрузок ЭЦ.

Панель применяется для распределения переменного тока по нагрузкам, изоляции источников от земли, импульсного питания ламп светофоров и пульта ограждения составов, а также для выполнения функций:

• обеспечивает ручное и автоматическое переключение и контроль на пульте управления дневного и ночного режимов питания светофоров и включение режима двойного снижения напряжения
• наличие напряжений на нагрузках и снижение изоляции источников питания светофоров и передаваемых с других панелей релейной нагрузки, табло и внепостовых цепей

Питание панели осуществляется от источника трехфазного переменного тока 380/220 В с допускаемыми отклонениями фазных напряжений в пределах от 198 до 242 В, а так же от источника постоянного тока номинальным напряжением 24 В с допускаемыми отклонениями в пределах от 21,6 до 28,6 В.

Ток, потребляемый панелью от сети трехфазного переменного тока при наибольших нагрузках не более 15 А.

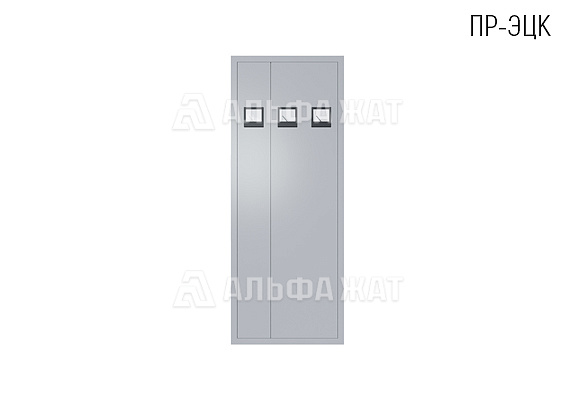

Конструктивно панель выполнена в виде металлического шкафа с двухсторонним обслуживанием. С передней и задней стороны панель закрывается двухстворчатыми дверями и в нижней части – съёмными щитами. Ввод внешнего монтажа осуществляется сверху. Панель контролирует снижение изоляции источников питания четырёх групп светофоров и передаваемых с других панелей релейной нагрузки, светодиодного табло, двух групп рабочих цепей стрелок и внепостовых цепей.

При включении электропитания переменного тока в панели исключается ложный контроль сообщения источников с землёй.

В панели обеспечивается контроль перегорания предохранителей и срабатывания автоматических выключателей.

Панель рассчитана для эксплуатации в условиях умеренного и холодного климата.

Форма заказа:

• Панель распределительная ПР-ЭЦК ТУ РБ 200215500.038–2004
